    信號轉換模塊

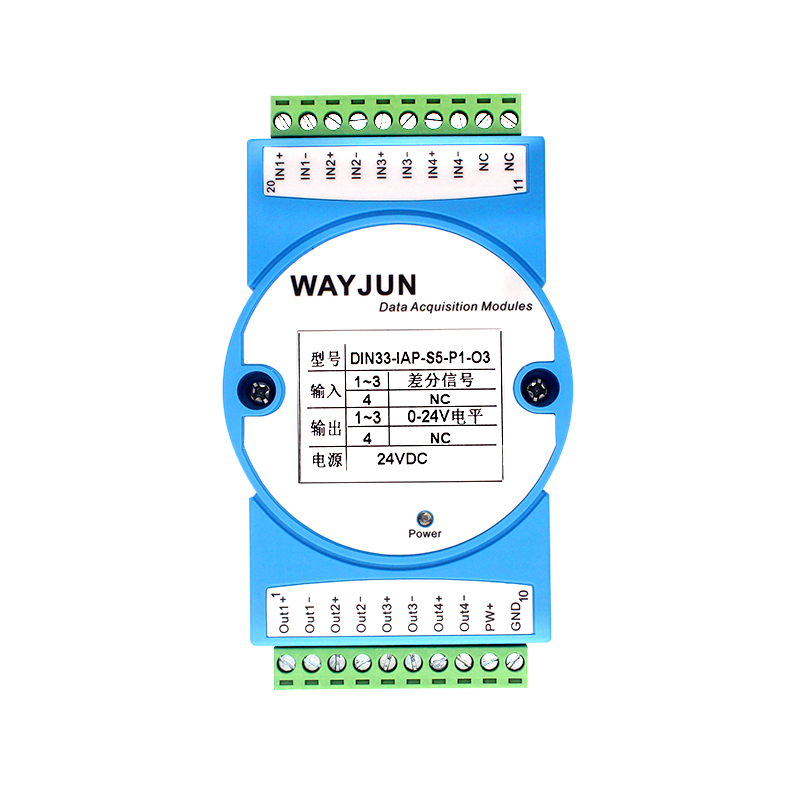

				DIN33系列編碼器差分信號轉脈沖信號變送器







    產品介紹







      關鍵詞：編碼器|差分信號|脈沖信號|隔離轉換器|信號調理器

      信號變送器主要特性:
      >> 編碼器差分信號直接輸入轉換成脈沖信號
      >> 支持A、B和Z三相差分同時轉換
      >>  3路輸入，3路輸出，輸出脈沖幅值可選
      >> 不改變?cè)ㄐ晤l率，響應速度500KHz以上
      >> 電源、信號輸入、信號輸出 3000VDC三隔離
      >> 供電電源：5V、12V、15V或24V直流單電源供電
      >> 低成本、小體積，使用方便，可靠性高
      >> 標準DIN35 導軌式安裝
      >> 尺寸：120 mm  x  70 mm  x  43mm
      >> 工業級溫度范圍: - 45 ~ + 85 ℃
      信號變送器應用：
      >> 編碼器差分信號隔離、采集及變換
      >> 編碼器差分信號轉24V方波脈沖
      >> 伺服編碼器差分信號傳輸?shù)絇LC
      >> 脈沖信號放大與整形
      >> 地線干擾抑制
      >> 電機轉速監測系統
      >> 速度測量與報警
      >> 信號無失真變送和傳輸
      信號變送器產品選型表：
      DIN33  IAP – S□ - P□ – O□
      輸入信號
      供電電源
      輸出信號
      特點
      代碼
      Power
      代碼
      特點
      代碼


      24VDC
      P1
      輸出電平0-5V
      O1
      單端信號輸入，
      幅度峰峰值（VP-P）：5V
      S2
      12VDC
      P2
      輸出電平0-12V
      O2
      單端信號輸入，
      幅度峰峰值（VP-P）：12V
      S3
      5VDC
      P3
      輸出電平0-24V
      O3
      單端信號輸入，
      幅度峰峰值（VP-P）：24V
      S4
      15VDC
      P4
      集電極開路輸出
      O4
      5V差分脈沖信號輸入
      S5




      用戶自定義
      Su


      用戶自定義
      Ou

      信號變送器選型舉例：
      例 1： 輸入：編碼器差分信號輸入；  電源：24V ；   輸出：0-5V電平     型號：DIN33 IAP S5-P1-O1
      例 2： 輸入：編碼器差分信號輸入；  電源：12V ；   輸出：0-24V電平    型號：DIN33 IAP S1-P2-O3
      例 3： 輸入：0-5V電平；   電源：24V ；   輸出：0-24V電平            型號：DIN33 IAP S2-P1-O3
      例 4： 輸入：0-5V電平；   電源：12V ；   輸出：集電極開路輸出        型號：DIN33 IAP S2-P2-O4
      例 5： 輸入：用戶自定義；  電源：24V ；   輸出：用戶自定義           型號：DIN33 IAP Su-P1-Ou
      通用參數
      參數名稱
      測試條件
      最小
      典型值
      最大
      單位
      隔離電壓
      1min
      1500
      3000

      VDC
      信號輸入
      幅值（VP-P）

      0.2
      10
      60
      V
      頻率

      0
      10
      500
      kHz
      輸入阻抗

      10


      kΩ
      輸入電流
      5V輸入

      0.45

      mA
      信號輸出
      幅值（VP-P）
      O1:輸出電平0-5V

      5

      V
      頻率

      0
      10
      500
      kHz
      電壓（高電平）
      O1:輸出電平0-5V

      5

      V
      電壓（低電平）

      0
      0.05
      V
      電流（高電平）

      2
      5
      mA
      電流（低電平）

      2
      8
      mA
      電壓
      O4:集電極開路輸出

      5
      30
      V
      電流

      3
      10
      mA
      響應時間


      1500

      ns
      輔助電源
      電壓
      用戶自定義
      3.3
      12
      24
      VDC
      電流
      VD=12V

      150

      mA
      輔助電源功耗


      2

      W
      工作環境溫度

      -45

      85
      ℃
      貯存溫度

      -45

      85
      ℃

      引腳定義：
      引腳
      名 稱
      描   述
      引腳
      名 稱
      描   述
      1
      OUT1+
      信號輸出1正端
      11
      GND1
      信號輸入端地線
      2
      OUT1-
      信號輸出1負端
      12
      GND1
      信號輸入端地線
      3
      OUT2+
      信號輸出2正端
      13
      NC
      空腳
      4
      OUT2-
      信號輸出2負端
      14
      NC
      空腳
      5
      OUT3+
      信號輸出3正端
      15
      IN3-
      信號輸入3負端
      6
      OUT3-
      信號輸出3負端
      16
      IN3+
      信號輸入3正端
      7
      NC
      空腳
      17
      IN2-
      信號輸入2負端
      8
      NC
      空腳
      18
      IN2+
      信號輸入2正端
      9
      PW+
      電源正端
      19
      IN1-
      信號輸入1負端
      10
      GND
      電源負端
      20
      IN1+
      信號輸入1正端




















































  •
