差分信號在遠傳的時候可以有效地減少外界信號的干擾，所以常常用在編碼信號上。

差分編碼器的采集可以用維君瑞科技生產的WJ67系列產品，有計數和測量頻率等功能。

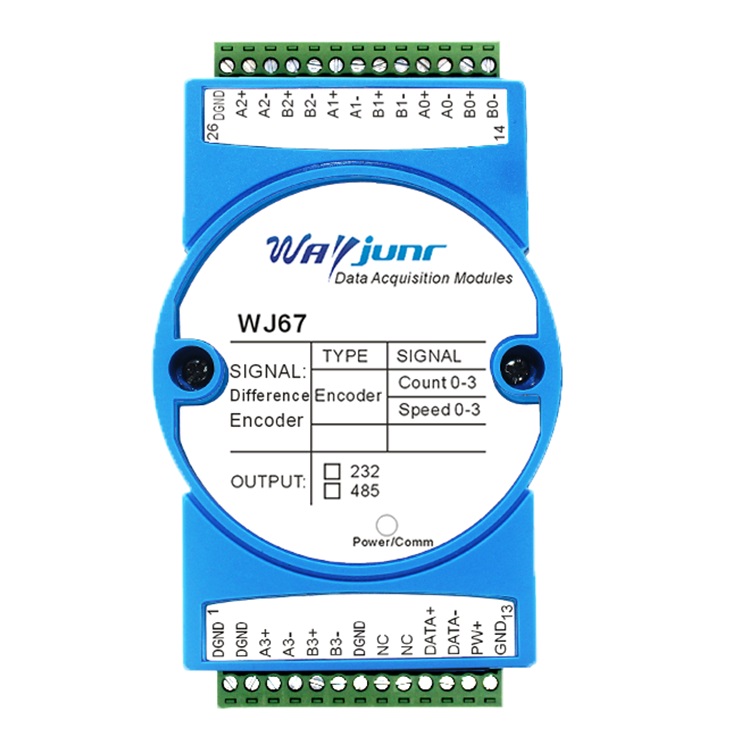

產品概述：

WJ67產品實現傳感器和主機之間的信號采集，用來解碼編碼器信號。WJ67系列產品可應用在 RS-232/485總線工業自動化控制系統，自動化機床，工業機器人，三坐標定位系統，位移測量，行程測量，角度測量，轉速測量，流量測量，產品計數等等。

產品包括信號隔離，脈沖信號捕捉，信號轉換和RS-485串行通信。每個串口最多可接255只 WJ67系列模塊，通訊方式采用ASCII碼通訊協議或MODBUS RTU通訊協議，波特率可由代碼設置，能與其他廠家的控制模塊掛在同一RS-485總線上，便于計算機編程。


WJ67系列產品是基于單片機的智能監測和控制系統，所有的用戶設定的地址，波特率，數據格式，校驗和狀態等配置信息都儲存在非易失性存儲器EEPROM里。

WJ67系列產品按工業標準設計、制造，信號輸入 / 輸出之間不隔離，抗干擾能力強，可靠性高。工作溫度范圍- 45℃～+85℃。






WJ67通用參數：

(typical @ +25℃，Vs為24VDC)

輸入類型：  5V差分信號輸入。差分信號范圍±200mV ~ ±7V。

             頻率范圍0-20KHz（所有通道同時輸入），單通道可支持50KHz輸入。

             編碼器計數范圍 - 2147483647 ~ +2147483647，斷電自動保存

             DI計數器范圍0 ~ 4294967295，斷電清零

通    訊：   協議  RS-485 或 RS-232   標準字符協議 和 MODBUS RTU通訊協議

             波特率（2400、4800、9600、19200、38400、57600 、115200bps）可軟件選擇

地址（0～255）可軟件選擇

通訊響應時間：100 ms 最大

工作電源：    +8 ~ 32VDC寬供電范圍，內部有防反接和過壓保護電路

功率消耗：    小于1W

工作溫度：    - 45 ~ +80℃

工作濕度：   10 ~ 90% (無凝露)

存儲溫度：   - 45 ~ +80℃

存儲濕度：   10 ~ 95% (無凝露)

隔離耐壓：   DI輸入和電源之間3000V隔離，通訊接口和電源共地。

外形尺寸：   120 mm  x  70 mm  x  43mm




如果有技術問題，可以聯系深圳市維君瑞科技有限公司。
